重磅合作｜德雷射科携手国内半导体头部企业，落地太阳光模拟器项目

很多人以为太阳光模拟器只用于光伏行业，实际上它是半导体研发与生产环节的核心测试装备。

半导体材料与器件普遍具备光电响应特性，真实光照下的性能表现直接决定产品品质与应用可靠性。但自然太阳光受昼夜、天气、地域等因素影响，辐照强度和光谱波动极大，无法提供稳定、可重复的测试条件。

太阳光模拟器可在室内构建标准化、可控的模拟光照环境，让半导体光电性能测试不受外界干扰，保障测试数据可复现、可对比、可追溯。

针对砷化镓（GaAs）、氮化镓（GaN）、碳化硅（SiC）等 III-V 族化合物半导体器件，以及光电二极管、光传感器、光伏探测器等光敏半导体器件，太阳光模拟器可提供标准光谱照射，精准测试器件的 I-V 特性曲线、短路电流、开路电压、响应度、量子效率等关键参数，是器件性能定级的核心依据。

在新型半导体材料研发阶段，研究人员需要掌握材料的载流子生成效率、迁移率、光响应速度等基础物性参数。太阳光模拟器配合精密电学测试系统，可定量分析不同波长、不同强度光照下材料的光电响应规律，为材料配方优化、结构设计提供数据支撑。

半导体器件在长期光照环境下会出现性能衰减。太阳光模拟器可通过强化辐照条件，加速模拟器件在全生命周期内的光老化过程，快速评估器件的长期稳定性、耐光性及寿命极限，帮助企业提前识别产品风险、优化封装工艺。

高均匀性的太阳光模拟器可配合光学检测系统，对半导体晶圆进行全域扫描。通过分析晶圆不同区域的光电响应差异，可有效识别材料的内部缺陷、掺杂不均、晶格畸变等问题，为生产工艺优化提供反馈依据。

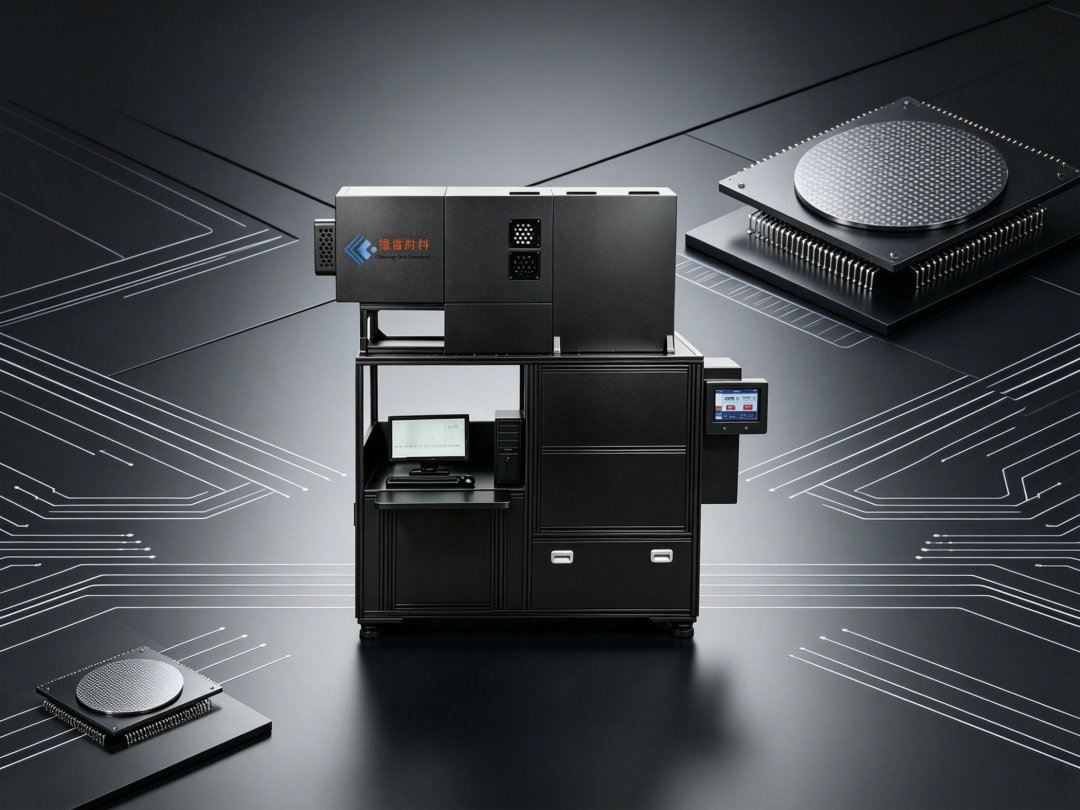

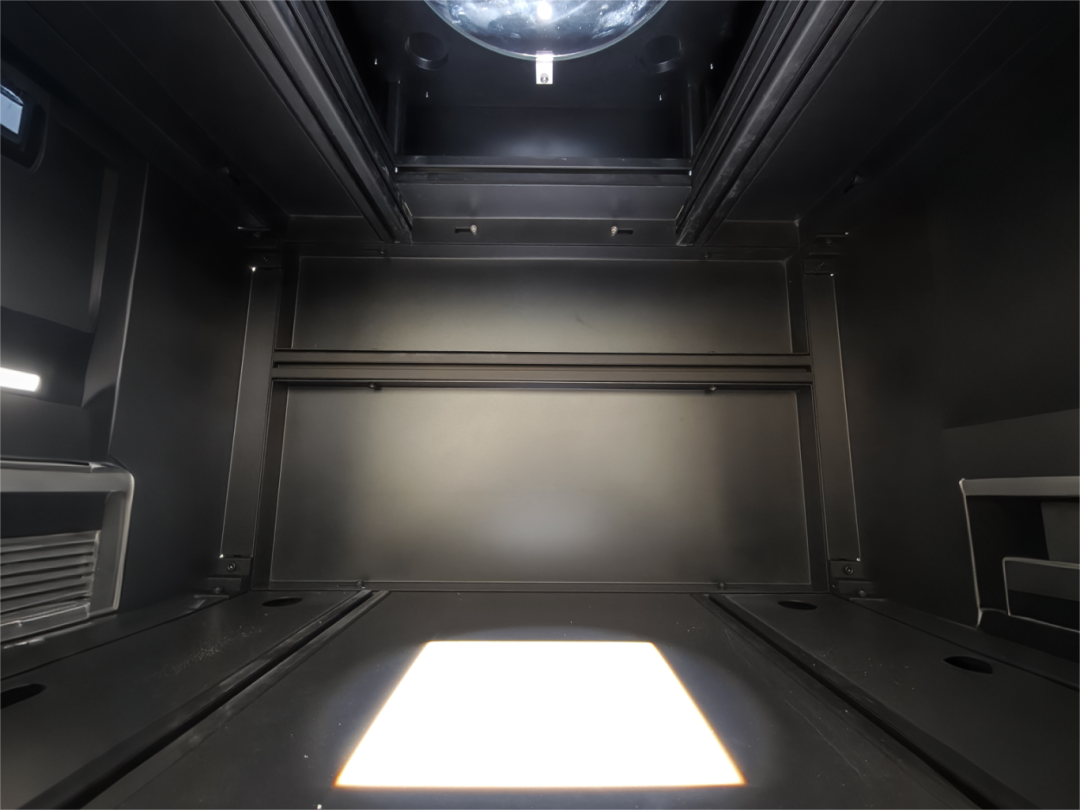

本次项目中，德雷射科为该半导体企业定制交付氙灯稳态太阳光模拟器，专为半导体光电材料与器件的精密测试场景打造，核心性能参数如下:

• 光谱范围：300-1200nm

• 光谱匹配度：≤12.5%

• 辐照不均匀度：≤2%

• 长期不稳定度：≤1%

• 辐照强度：600-1200W/㎡。

• 有效测试面积：320*320mm

德雷射科作为全球专业光学解决商，深耕光电测试领域多年，核心性能指标达行业先进水平。

此次赢得半导体客户认可，核心源于三大技术优势：
