LED模拟器与氙灯双灯稳态模拟器用于钙钛矿叠层电池测试的深度对比分析

更新时间：2026-02-03

点击次数：22

在钙钛矿叠层电池（尤其是钙钛矿/硅叠层）的研发与量产测试中，太阳光模拟器的选择直接决定测试数据的准确性、可靠性，甚至影响技术路线的判断。目前主流的氙灯双灯稳态模拟器与LED模拟器，究竟各有优劣？不同测试场景该如何抉择？今天这篇深度解析，带你厘清核心差异与解决方案。

一、先搞懂：

两种模拟器的核心原理与结构差异

太阳光模拟器的核心价值是“复刻太阳光”，但氙灯与LED的实现路径截然不同，这也决定了它们的先天特性差异。

氙灯双灯稳态模拟器：传统选手

工作原理：采用氙灯+卤素灯双灯组合设计，分段优化光谱匹配。其中300-700nm波段依托氙灯光谱的高吻合度实现精准覆盖，700-1200nm（或可拓展至700-1700nm）波段则借助卤素灯光谱特性，精准贴合AM1.5G或AM0标准光谱。双灯发出的光线经椭球反射镜聚焦后，通过滤光片组进一步修正光谱，再由复眼透镜等均光系统形成均匀光斑，实现全波段光谱的协同优化。

核心特点：

核心组件：氙灯光源、光谱修正滤光片、均光系统、快门
工作模式：连续波（CW）稳态输出，光线持续稳定

光谱特性：依托氙灯+卤素灯双灯协同，实现全波段天然连续输出，300-1700nm波段可精准贴合AM1.5/AM0标准光谱，红外段稳定性突

LED模拟器：精准“定制化”新锐

工作原理：由12-24个不同波长的LED芯片组成阵列，每个通道独立驱动，通过积分球或复眼透镜等光学混合系统，实现光谱合成与空间均匀化，相当于“拼搭”出目标光谱。

核心特点：

核心组件：多通道LED阵列、混合光学系统、独立驱动电路

工作模式：支持双模式切换——稳态模式（持续连续照射）与瞬态模式（脉冲输出，可调节光照时间即脉宽，用于降低发热或研究动态响应）
光谱特性：离散光谱，由多个准单色光谱叠加而成

二、关键维度PK：

哪种更适配钙钛矿叠层电池？

结合钙钛矿叠层电池“多子电池协同工作”的特性，我们从5个核心专业维度展开对比，直击不同模拟器对测试结果的实际影响。

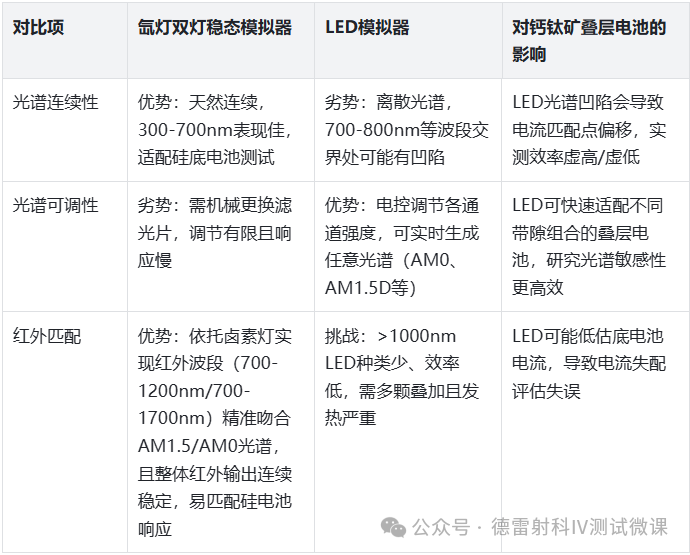

维度一：光谱匹配度

叠层电池测试的“核心命脉”

钙钛矿叠层电池（如钙钛矿/硅叠层）需要顶、底电池精准匹配光电流，光谱的细微偏差都可能导致效率测算失真。

应对方案：

氙灯：定制专用滤光片组，优化700-900nm透过率；添加可切换UV滤光片减少光照损伤。
LED：增加关键波段（如750nm）LED通道；使用荧光转换LED填充光谱谷底；基于EQE数据动态优化LED强度组合。

维度二：空间均匀性

避免局部测试偏差

叠层电池对局部光照均匀性更敏感，不均匀光照会导致子电池局部电流失配，填充因子下降。

氙灯+卤素灯双灯模拟器：技术成熟，依托双灯分段适配光谱，均匀性可达Class A（±2%），但大光斑（>10×10cm）边缘易衰减，氙灯电弧不稳定可能产生“热点”。
LED模拟器：对光学设计要求高，积分球方案可实现±0.5%的高均匀性，但光损失大；需通过微透镜阵列或软件校正优化均匀性，单点故障可能导致局部波长/强度偏移。

应对方案：

氙灯：可采用光束扫描技术平均化不均匀性。
LED需集成实时均匀性监测，及时校准。

维度三：时间稳定性

长期测试的“可靠性保障”

钙钛矿电池稳定性测试周期长，模拟器自身的稳定性直接影响数据有效性。

氙灯+卤素灯双灯模拟器：短期（30分钟）易因氙灯电弧漂移、滤光片及卤素灯温升导致光谱漂移；长期（1000小时）氙灯寿命较短（1000-2000小时），老化后光谱蓝移，滤光片易劣化，卤素灯也需定期检查光谱稳定性。
LED模拟器：短期稳定性好，结温控制后光强恒定；长期寿命长（>20000小时），但蓝光/紫外LED衰减相对较快。

应对方案：

氙灯：采用双光束分光反馈实时控制，定期校准。
LED：内置光谱仪实时补偿衰减，关键通道采用多颗LED冗余设计。

维度四：测试模式

匹配钙钛矿的“动态特性”

钙钛矿材料存在离子迁移现象，时间常数约1-100ms，测试模式需适配其动态响应特性。

氙灯双灯模拟器：天然连续光，真稳态测试，但发热大需强冷却；可慢扫描（10mV/s）捕获迟滞回线，但测试时间长可能改变样品状态。
LED模拟器：支持稳态/瞬态双模式切换，稳态模式可实现持续照射，契合真稳态测试需求；瞬态模式可脉冲输出，适合研究离子迁移动力学，且能通过调节脉宽降低设备发热；同时支持可编程分时输出，可独立测试顶/底电池性能。

应对方案：

氙灯：增强样品台主动冷却。

LED：采用长脉冲（>100ms）或多步脉冲法，外推至稳态效率。

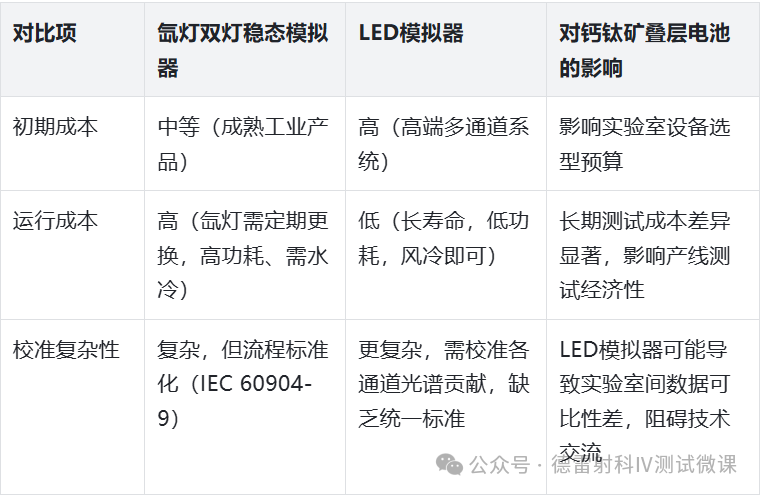

维度五：成本与维护

实验室/产线的“现实考量”

三、精准选型：

三大解决方案适配不同场景

没有完善的模拟器，只有合适的适配场景。结合测试目的（研发/认证/量产），推荐以下三种解决方案：

方案一

按测试目的“对症下药”选设备

研发与机理研究 → 多通道LED模拟器

理由：光谱可编程性强，支持稳态/瞬态双模式，可针对性弥补LED光谱天然缺陷，既能满足稳态测试需求，又能通过瞬态模式研究离子迁移动力学等核心问题，适配对光谱范围和测试模式要求严苛的场景。

配置建议：搭载28种灯珠，光谱范围拓展至300-1200nm，覆盖更全波段需求；配备积分球均匀化系统，瞬态模式下脉宽可调（1ms-1s），因灯珠数量增加及光谱、模式拓展优化，成本显著高于经济型。

认证与对标测试 → 高性能氙灯模拟器

理由：符合现有国际标准（IEC），实验室间数据可比性高，连续光谱更贴近真实太阳光。

配置建议：双灯/三灯光谱优化，Class AAA等级，主动样品冷却系统。

量产分选与质量控制 → 经济型LED模拟器

理由：满足工业化批量检测的基础需求，支持稳态模式为主、可选配瞬态模式，长寿命、低维护、测试效率高，兼顾性价比。

配置建议：搭载22种灯珠，光谱范围覆盖350-1150nm，虽存在部分波段局限，但可满足常规叠层电池稳态测试的基础光谱匹配需求，重点保障均匀性与测试速度，成本更易控制。
